火试金分析，实际上是以坩埚或者灰皿为容器的一种试金方法，种类繁多，操作程序不一，有铅试金、铋试金、锡试金、锑试金、硫化镍试金、硫化铜试金、铜铁镍试金、铜试金、铁试金等。
但各种新试金方法的熔炼原理，和试金过程中的反应仍与铅试金法有许多相同之处。在所有的火试金法中，应用得最为普遍最为重要的是铅试金法，其优点是所得的铅扣可以进行灰吹。
铅试金法与灰吹技术相结合，可以使几十克样品中的贵金属富集在数毫克重的合粒中。铅试金法，Au的捕集率>99%，对低至0.2～0.3g/t的Au仍有很高的回收率，铅试金对常量及微量贵金属的分析准确度都很高。
以下以铅试金法为例简述火试金的原理。
铅火试金法主要分为3个阶段

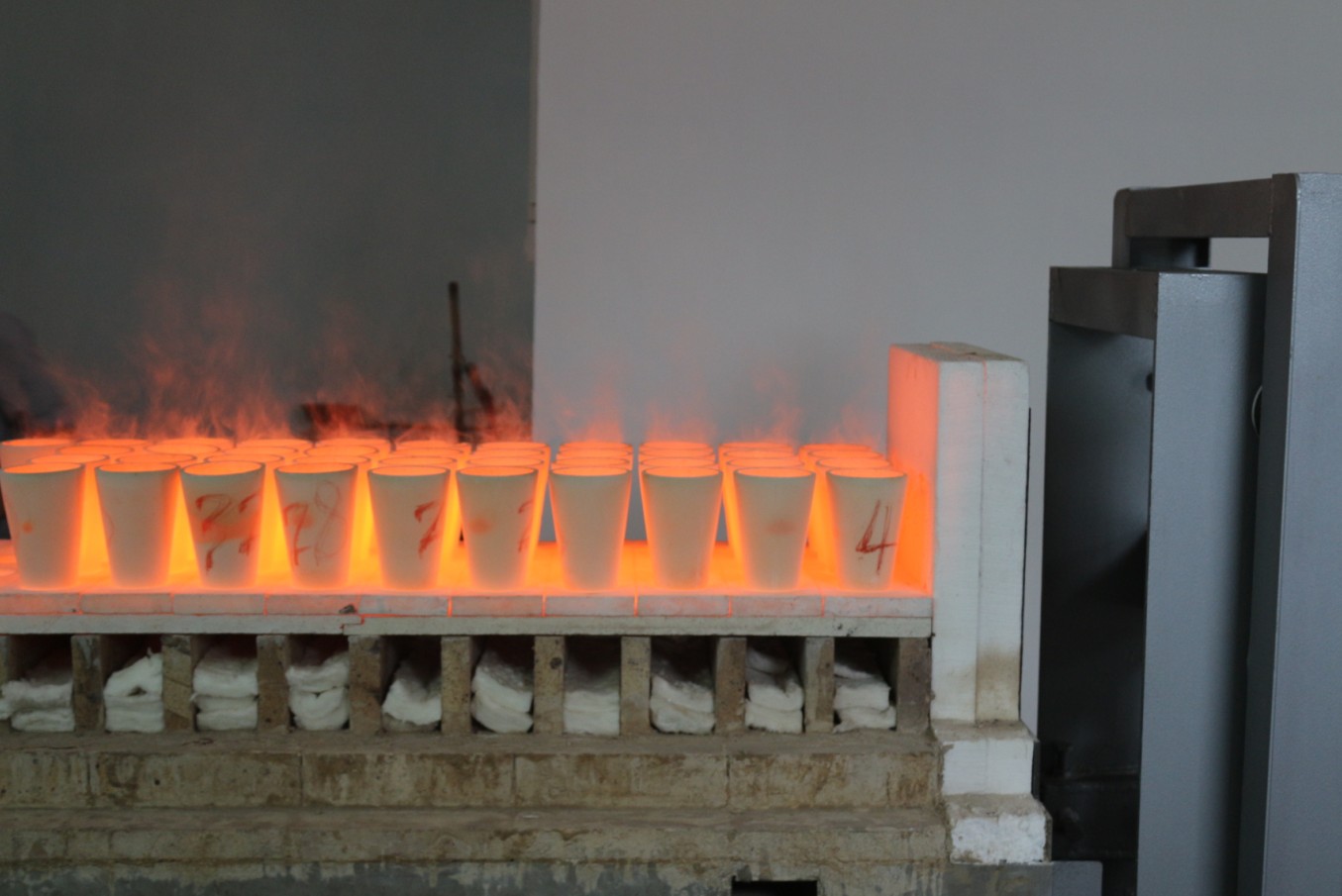

(1)熔炼。它借助固体试剂与岩石、矿石或冶炼产品混合，在坩埚中加热熔融，用铅在熔融状态下捕集金银及贵金属，形成铅合金(一般称作铅扣，也称之为贵铅)，由于铅合金的比重大，下沉到坩埚的底部。
与此同时，样品中贱金属的氧化物和脉石与二氧化硅、硼砂、碳酸钠等熔剂发生化合反应，生成硅酸盐或硼酸盐等熔渣，因其比重小而浮在上面，借此使金银从样品中分离出来。因此，在火法试金过程中同时起了分解样品和富集贵金属的两个作用。

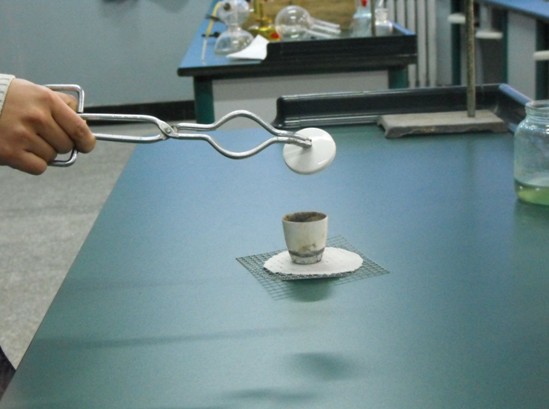

(2)灰吹。把得到的铅合金放在灰皿中在适当的温度下用进行灰吹除铅，灰吹时铅氧化成氧化铅而渗透于多孔的灰皿中，从而除去了铅扣中的铅及少量的贱金属，金银及贵金属不被氧化保而留在灰皿之中形成金银合粒。
(3)分金。以硝酸溶解金银合粒，使银溶解，而金仍然保持固态，将获得的金粒经淬火后称量，可计算出金的含量，根据金银合粒质量与金质量之差即可求出银的含量。
火试金法完成金、银及贵金属的分离与富集后，除上述测定金、银的重量法外，用王水将金银合粒溶解后，可用多种化学分析方法测定金、银及其它贵金属。
湿法验金实际上是利用王水或逆王水。有时在使用王水或逆王水的同时为了去除杂质或溶解包裹金的物质，使用一些强氧化性的酸或强氧化剂，例如高氯酸、溴、碘或加氢氟酸，以消除二氧化硅对金的包裹，然后通过其他检测手段来计算金的品位。
常见的湿法验金主要有以下方法：
1、铅试金富集原子吸收光谱法
2、活性炭富集碘量法
3、活性炭富集原子吸收光谱法
4、活性炭富集硫代米蚩酮光度法
5、活性炭富集催光光度法
6、泡沫塑料富集原子吸收光谱法
7、螯合树脂富集原子吸收光谱法
8、甲基异丁基甲酮原子吸收光谱法
9、二苯硫脲—乙酸丁酯萃取无火焰原子吸收光谱法
10、巯基树脂富集高阶导数卷积溶出伏安法
我们前面说过一个矿山中金的品位并不代表利润，矿石中其他物质往往是影响其价值的重要因素。因此我们单凭金的化验结果去评价整个矿山的价值是不完全合理的，仍需要通过其他手段做一些更详细的分析，其中包括多元素分析和物相分析。
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
